产品描述

性能特点：

1. 整机造型小巧，机动灵活，尤其适用于各种特殊、狭窄、低矮小空间工业与民用建筑工地。

2. 采用旋挖钻机专用液压伸缩式履带底盘，满足耐强的稳定性和运输的便捷性。

3. 当先的整体运输式全液压旋挖钻机，实现运输状态与施工状态快速转换。

4. 结构优化的单缸动臂变幅机构，运作稳定、易于保养和维修。

5. 搭载知名品牌的电喷涡轮增压中冷发动机，动力强劲，环保节能，满足欧盟StageIIIA排放法规及中国市场非道路三阶段级别排放和应用要求。

6. 足够的动力储备，满足高原施工。恒功率动力输出，使整机时刻处于佳工作状态。

7. 液压系统采用负载敏感控制技术，使液压系统效率更高，更节能。

8. 主卷扬卷筒采用国际先进的双折线绳槽，加装压绳器，不乱绳，延长了钢丝绳的使用寿命；

主卷扬具有“自由下放”功能，保证钻进速度与钢丝绳同步，操作方便自如。

9. 高清真彩液晶显示屏，操作简便灵活，钻孔深度、桅杆垂直度自动检测，故障自动报警。

性能配置介绍：

1、专用底盘：采用专为旋挖钻机设计的自制底盘，充分考虑旋挖钻机施工特点，质量大，强度高，整机稳定、可靠，能同时满足工作稳定性及运输便捷性的要求。

2、动力系统：搭载知名品牌的电喷涡轮增压中冷发动机，动力强劲，响应速度快，采用电控高压共轨、机内净化技术路线，增压空空中冷进气方式，环保节能，满足欧盟StageIIIA排放法规和印度BharatIII排放及中国市场非道路三阶段级别排放和应用要求。

3、液压系统：所有关键液压元器件均采用知名品牌；采用国际先进的设计理念，液压先导，比例操作；主辅液压系统采用负载敏感控制技术，实现了流量按需分配，保障了系统的传动效果，使设备运行更可靠、更经济、更效率高、更节能。

工作装置：

1、桅杆：箱式结构，内置隔板加强，刚性强、稳定性好，保证抗扭和抗弯性能。整个桅杆为三段铰接二段折叠式，使整机外形尺寸达到很小，便于运输。

转盘结构，可快速方便的调整好桅杆姿态；机电连锁限位可靠。

2、主、辅卷扬：主卷扬卷筒采用国际先进的双折线绳槽，加装压绳器，不乱绳，延长了钢丝绳的使用寿命；主卷扬具有“自由下放”功能，保证钻进速度与钢丝绳同步，操作方便自如。

3、动力头：采用双马达、双减速机结构，根据负载需要匹配扭矩和转速，确保大扭矩输出。独特的动力头润滑、冷却装置以及多级的减震设计，确保工作的可靠。

4、控制系统：采用总线控制技术，对发动机、液压泵、液压阀及控制手柄进行协调控制、监测，在实现优越的操控性能的同时，保证整机的高可靠性和智能化。

高精度传感器，确保钻机在施工过程中的测量和监控。钻桅垂直度仪，全程监控桅杆倾角，自如调整；钻孔深度仪，钻进深度全程监控，动态数显。

高清真彩显示器，所有工作参数一目了然，故障信息自动诊断，实时显示、方便查询，工作参数设定和实时系统界面操作简单、方便。

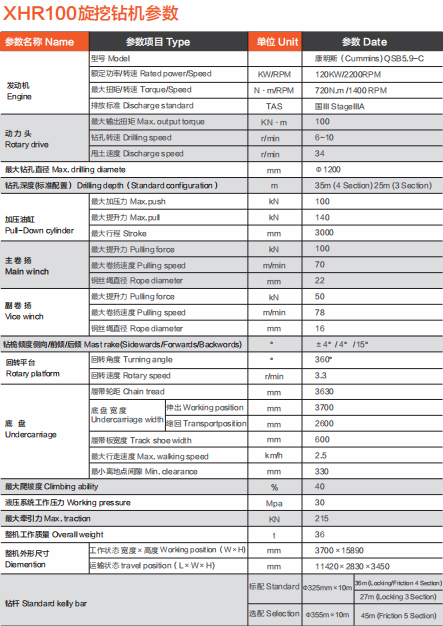

技术参数
